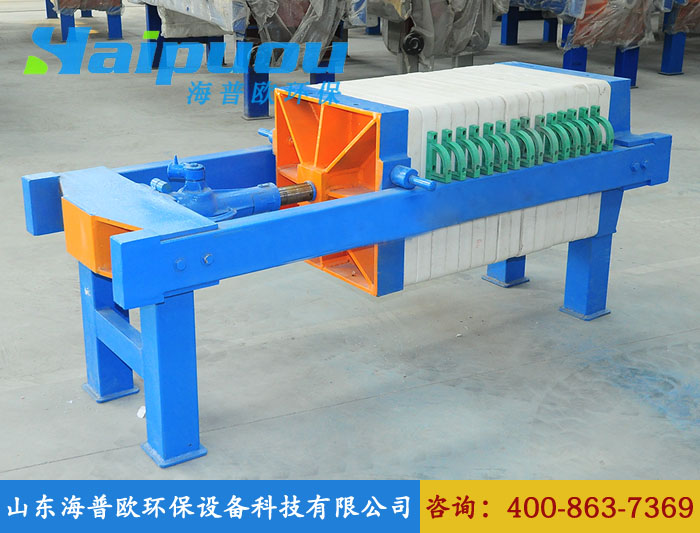

板框壓濾機
板框壓濾機是由交替排列的濾板和濾框共同構成一組濾室。在濾板的表面有溝槽構造，它凸出部位是用來支撐濾布的。濾框和濾板的邊角上各有通孔，組裝以后可以構成一個完整的通道，能夠通入洗滌水、懸浮液和引出濾液來。板和框的兩側各有把手支托在橫梁的上面，由壓緊裝置壓緊板、框。板、框之間的濾布起到密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布的上面形成濾渣，直至充滿了濾室。
濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢之后，可以通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。
板框壓濾機主要由壓緊板(活動濾板)、止推板(固定濾板)、過濾介質(濾布或?yàn)V紙等)、濾板和濾框、橫梁(扁鐵架)、壓緊裝置、集液槽等組成。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6兆帕，特殊 的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為 320～2000毫米，框厚為16～80毫米，過濾面積為1～1200米2。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不 銹鋼、聚丙烯和橡膠等材料制造。
板框壓濾機共有手動壓緊、機械壓緊和液壓壓緊三種形式。
手動壓緊是螺旋千斤頂推動壓緊板壓緊；
機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊；
液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。
